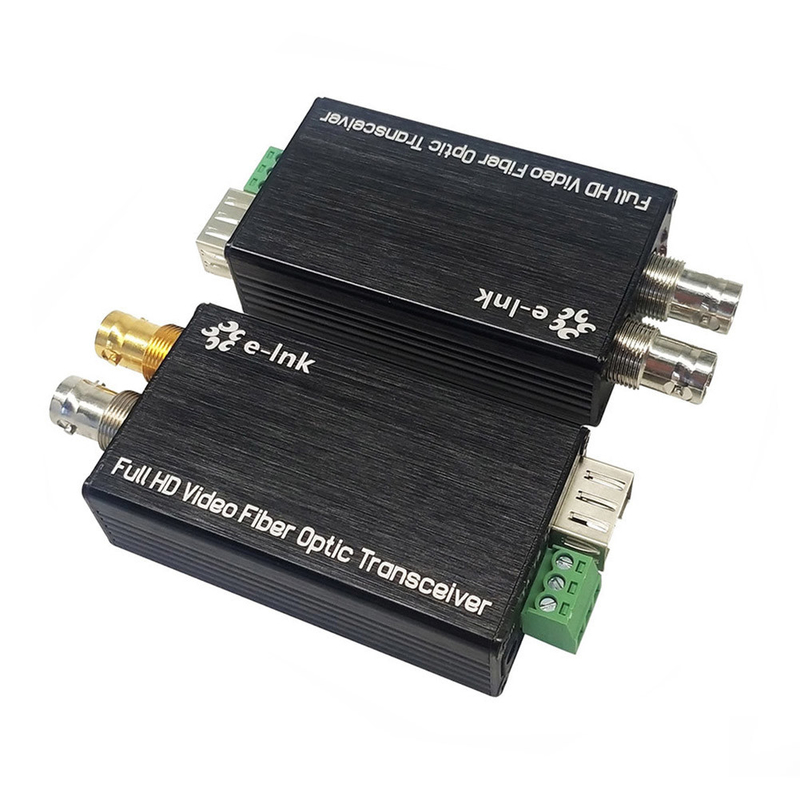

एसडीआई ऑप्टिकल फाइबर मिनी कन्वर्टर 80 किमी तक की लंबी ट्रांसमिशन क्षमता के साथ

एसडीआई ऑप्टिकल फाइबर मिनी कन्वर्टर 80 किमी तक की लंबी ट्रांसमिशन क्षमता के साथ

एसडीआई फाइबर कनवर्टरलाभः

प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड होता है।

स्वचालित केबल समानांतर, 3.2 जीबी/सेकंड से कम सभी दरों के लिए प्रयोग किया जाता है (बेल्डेन 1694 ए);

️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s

एचडी-एसडीआई कैमरा सिस्टम के साथ सीधे संगत

80 किमी तक की लंबी ट्रांसमिशन क्षमता

️ गर्म स्वैप और गर्म प्लग;

सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;

कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;

सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;

1470~1610nm CWDM तरंग दैर्ध्य वैकल्पिक;

उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;

अवलोकन

LNK-M3G-1V सीरीज मिनी-प्रकार 3G/HD-SDI फाइबर कन्वर्टर 1 चैनल 3G/HD-SDI वीडियो (ऑडियो) का समर्थन करता है

एम्बेडेड) & Tally या रिवर्स RS485 संकेत फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित, और संकेत की निगरानी

ई-लिंक 3जी/एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में एक

1080P 3G/HD-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर।

पशु फिल्मों का रिकॉर्डिंग

फाइबर पर लाइव प्रसारण

सेना या सुरक्षा में उच्च प्रदर्शन (त्रुटि मुक्त) निगरानी नेटवर्क;

बड़ी वीडियो दीवार प्रणाली

बुद्धिमान यातायात निगरानी प्रणाली

सुरक्षा प्रणाली

औद्योगिक निगरानी (बिजली, रसायन, इस्पात, तेल, रेलवे आदि)

सैन्य निगरानी (भण्डार, सीमा, गार्ड, आदि)

स्टेडियम (लाइव एचडी वीडियो, ऑडियो प्रसारण के लिए)

आयाम

बिजली की आवश्यकता

• डीसी 5~12V/1A
• 100mV से कम बिजली आपूर्ति लहर
• चयनित बिजली आपूर्ति इकाई पर्यावरण के लिए उपयुक्त होनी चाहिए।

इंटरफेस और एलईडी अवलोकन

स्थापना के निर्देश

1.स्थापित करने से पहले

प्राप्ति पर किसी भी दृश्य क्षति के लिए उत्पाद की जांच करें जो शिपमेंट के दौरान हुई हो सकती है।

(1)पैकेज की सामग्री:

एसडीआई फाइबर ट्रांसमीटर x 1

एसडीआई फाइबर रिसीवर x 1

पावर एडाप्टर x 2

उपयोगकर्ता मैनुअल x 1

(2) कृपया उत्पाद को स्थापित करने से पहले उपयोगकर्ता के मैनुअल को ध्यान से पढ़ें।

(3) कृपया सुरक्षा निर्देश ध्यान से पढ़ें।

(4) उपकरण को न खोलें;

(5) कृपया उपकरणों पर स्टिकर पर ध्यान दें, T ट्रांसमीटर है, R रिसीवर है।

2.स्थापना की प्रक्रिया

(1) ऑप्टिकल ट्रांसमीटर और कैमरा या अन्य आउटपुट डिवाइस कनेक्ट करें। और फाइबर से कनेक्ट करें।

तो बिजली उपकरण पर.

(2) ऑप्टिकल रिसीवर और मॉनिटर कनेक्ट करें। और फाइबर से कनेक्ट करें। फिर पावर डिवाइस चालू करें।

3.TALLY या रिवर्स RS485कनेक्शनः

ट्रांसमीटर TALLY या RS485 सिग्नल आउटपुट कनेक्शनः (सीधे एलईडी संकेतक को चला सकता है)

रिसीवर TALLY या RS485 सिग्नल इनपुट कनेक्शनः (LED लोड प्रकार OC ड्राइव LED - ड्राइवर के लिए उपयुक्त है)

उत्तरदायित्व निर्देश

• यदि वापसी/बदली परिवहन के दौरान क्षतिग्रस्त हो जाती है तो ग्राहक हानि के लिए जिम्मेदार होगा।
• कृपया हमारे पक्ष से परिवहन के दौरान उपकरणों को क्षतिग्रस्त होने पर सीधे हमसे संपर्क करें।
• यदि उपकरण ग्राहकों के स्वयं के बिजली आपूर्ति के साथ क्षतिग्रस्त हो जाते हैं तो हम क्षति के लिए जिम्मेदार नहीं होंगे।
• कृपया उपयोगकर्ता के मैनुअल के अनुसार बिजली की आपूर्ति का सख्ती से उपयोग करें।
• उपयोगकर्ता पुस्तिका को हमारी अनुमति के बिना व्यक्तिगत रूप से मुद्रित या इंटरनेट पर प्रसारित नहीं किया जा सकता है।
• हम किसी भी व्यक्ति के लिए जिम्मेदार नहीं होंगे जो हमारे उत्पाद के मैनुअल में संशोधन करता है या कुछ सुविधाएँ जोड़ता है।
• इससे अन्य बाहरी उपकरणों को नुकसान हो सकता है।
• हम दोषपूर्ण उपकरणों की मरम्मत/बदली करेंगे जो अभी भी वारंटी के अंतर्गत हैं।
• कृपया उपकरण की पैकेजिंग को रीसायकल करें, वहां हमारे पास केवल एक पृथ्वी है।

तकनीकी सूचकांक

पैकेज में शामिल है

पैकेज में शामिल है

SDI ट्रांसमीटर x 1

एसडीआई रिसीवर x 1

SFP मॉड्यूल x 2

उपयोगकर्ता का मार्गदर्शन

कृपया जांचें कि सभी आइटम बॉक्स में शामिल हैं। यदि कुछ भी गायब है, तो कृपया विक्रेता से संपर्क करें।
